Eh 247

Classifications

AWS/ASME SFA - 5.13 E FeMn-C
AWS/ASME SFA - 5.13 ~E FeMn-A
EN 14700 E Z Fe9
TS EN 14700 E Z Fe9
DIN 8555 ~E 7-UM-200-KP

Caractéristiques Et Domaines D'application

Électrode à haut rendement (120%) en acier austénitique composé de manganèse pour le rechargement et l’assemblage d’aciers à haute teneur en manganèse. Grâce à son excellente résistance aux chocs, elle est particulièrement adaptée aux pièces soumises à de forts chocs, impacts et cavitations. L’ajout d’alliages Ni et Cr augmente la résistance aux fissures et à l’abrasion. Le métal d’apport soudé durcit par travail à froid. Pendant le soudage, les pièces ne doivent pas devenir trop chaudes. Si nécessaire, les refroidir. Les courants de soudage élevés et les cordons à tissage large doivent être évités. L’usinage est possible avec des outils à pointe en carbure de tungstène. Adaptée au soudage de rechargement et de réparation de pompes de dragage, de pistons de presse hydraulique, de roues de grue, de passages à niveau, de mâchoires de concasseur, de dents d’excavatrice et de grappin, de marteaux de broyage, de concasseur de roches.

Résistance contre usure et la microstructure


Abrasion

Adhésion

Darbe

Température

Corrosion

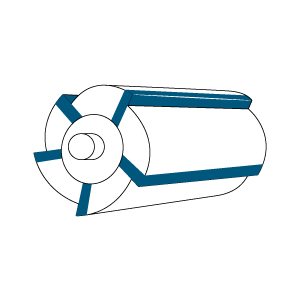

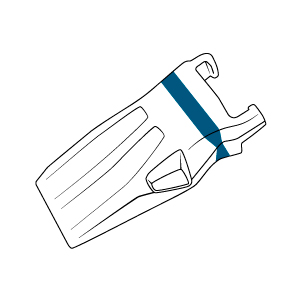

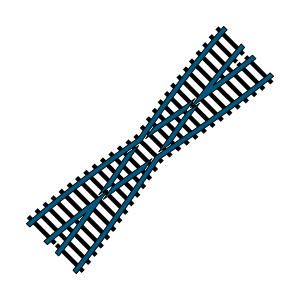

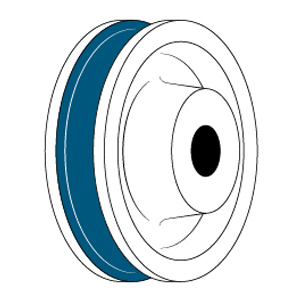

Applications Types

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnCrNiFe
Dépôt de Soudage0.700.4013.503.303.1079.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestDureté (HB)
Après Soudage225
Soğuk Çalışma Sonrası450

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
3.25x350100-130
4.00x450140-180

Information d'Emballage

CodeDiamètre x Longeur (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
18019NDEM23.25x35070 pcs2,6438,10Etui Plastique
18019SFEM24.00x45087 pcs6,74320,40Etui Plastique

Information de Stockage et de Séchage

>
>
