Eh 250

Classifications

AWS/ASME SFA - 5.13 ~EFeMnCr
EN 14700 E Z Fe9
TS EN 14700 E Z Fe9
DIN 8555 E 7-UM-250-KPR

Caractéristiques et Domaines d'Application

Électrode en acier austénitique composé de manganèse à haut rendement (140%) destinée à l’assemblage et au rechargement d’aciers à haute teneur en manganèse soumis à une pression, à des chocs et à une abrasion très importants. Convient à une utilisation en tant que couche tampon avant le rechargement. Grâce à sa teneur en Cr de 12%, le métal d’apport soudé possède une résistance élevée à la fissuration et à l’abrasion par rapport aux autres électrodes en acier au manganèse. Le métal d’apport soudé durcit par travail à froid. Pendant le soudage, les pièces ne doivent pas devenir trop chaudes. Si nécessaire, les refroidir avant de toute autre application de rechargement. Les courants de soudage élevés et les cordons à tissage large doivent être évités. Lors du soudage de grandes pièces en aciers austénitiques composé de manganèse, il est conseillé de les souder au bain-marie. Convient au soudage de rechargement et de réparation de pompes de dragage, de pistons de presse hydraulique, de roues de grue, de passages à niveau, de pièces de concasseur soumises aux impacts de minéraux malléables.

Résistance contre usure et la microstructure


Abrasion

Adhésion

Darbe

Température

Corrosion

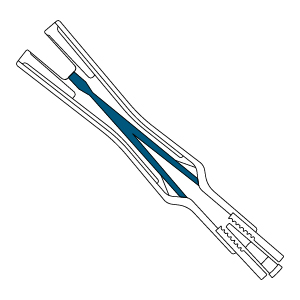

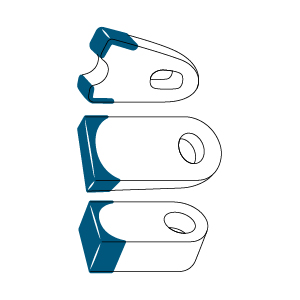

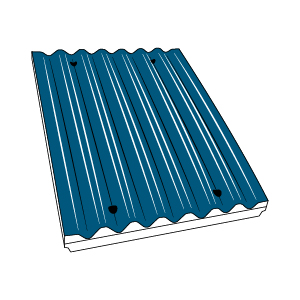

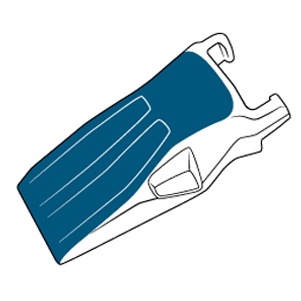

Applications Types

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnCr
Dépôt de Soudage0.500.7016.0012.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestDureté (HB)Indice d'Usure
Après Soudage23071.75
Soğuk Çalışma Sonrası450

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
3.25x350100-140
4.00x450150-200

Information d'Emballage

CodeDiamètre x Longeur (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
18001NREM23.25x350139 pcs5,07315,40Etui Carton
18001SSEM24.00x45076 pcs6,58319,90Etui Carton

Information de Stockage et de Séchage

>
>
