Eh 382

Classifications

EN 14700 E Fe3
TS EN 14700 E Fe3
DIN 8555 E 3-UM-45-ST

Caractéristiques Et Domaines D'application

Électrode basique destinée à la reconstitution et au rechargement dur de pièces soumises à une usure élevée métal-métal, à la compression et aux impacts à des températures élevées. Le métal d’apport soudé résiste à des températures d’utilisation allant jusqu’à 550°C. Grâce à sa solidité élevée, sa ténacité et sa résistance à la chaleur, il convient parfaitement aux outils de coupe à chaud et à froid, aux lames pour cisaillement à chaud, aux matrices de forgeage, aux selles, aux marteaux et aux moules façonnés sous pression. L’électrode peut également être utilisée pour la production de nouveaux outils de coupe à chaud et à froid et de leurs bords, qui sont en aciers faiblement alliés. Dispose d’un arc stable, offre un cordon lisse, et le laitier se retire très facilement.

Résistance contre usure et la microstructure


Abrasion

Adhésion

Darbe

Température

Corrosion

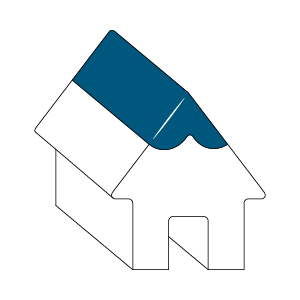

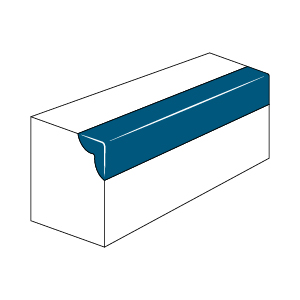

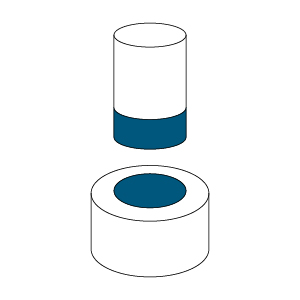

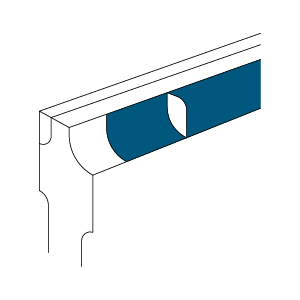

Applications Types

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnCrMoFe
Dépôt de Soudage0.200.400.605.004.0089.80

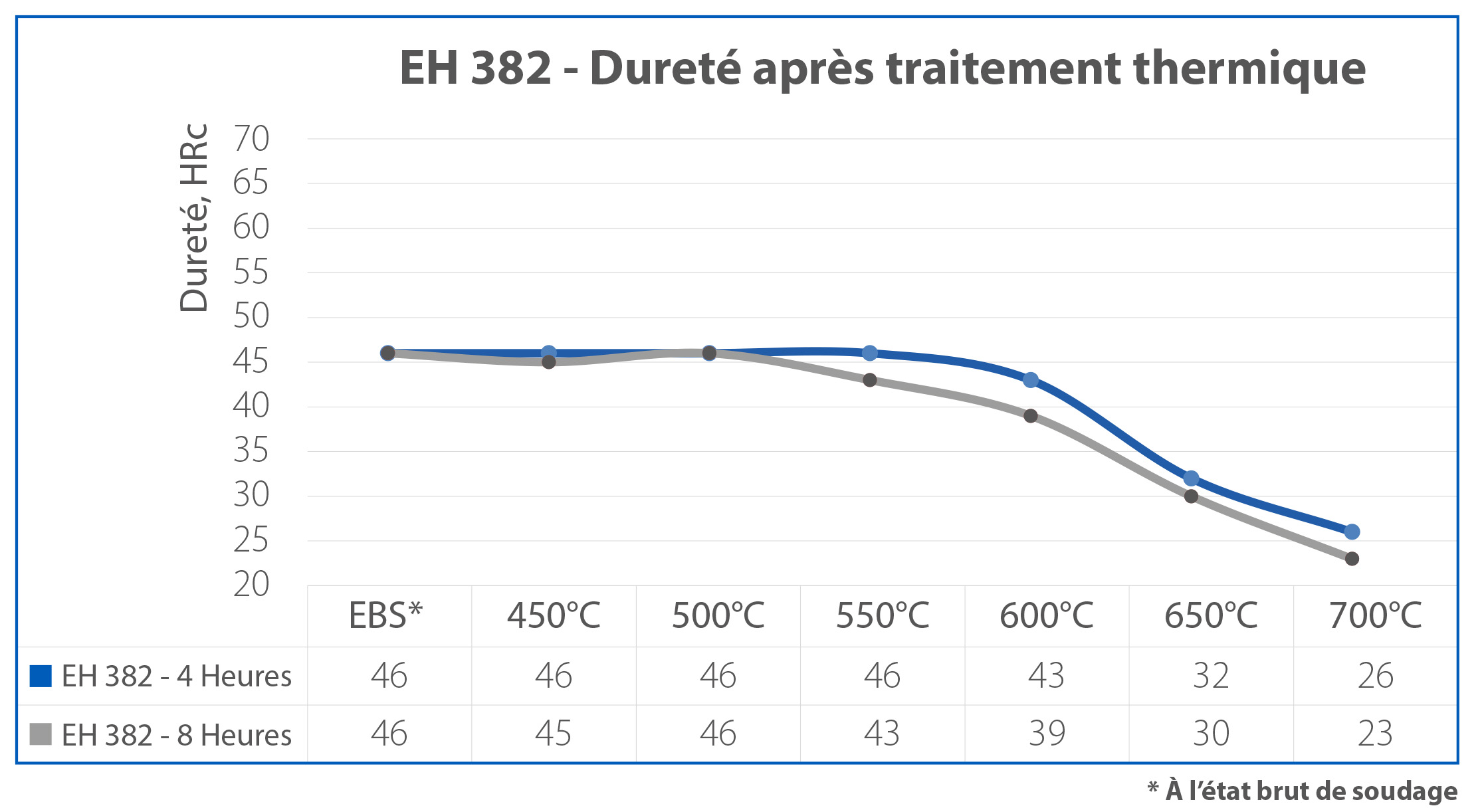

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestDureté (HRc)
Après Soudage48

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
2.50x35060-90
3.25x35090-130
4.00x350120-160

Information d'Emballage

CodeDiamètre x Longeur (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
18021HDEM22.50x350112 pcs2,6438,10Etui Plastique
18021NDEM23.25x35068 pcs2,6438,10Etui Plastique
18021QEEM24.00x35090 pcs5,21315,80Etui Plastique

Information de Stockage et de Séchage

>
>
