Eh 388

Classifications

EN 14700 E Fe8
TS EN 14700 E Fe8
DIN 8555 E 3-UM-55-ST

Caractéristiques Et Domaines D'application

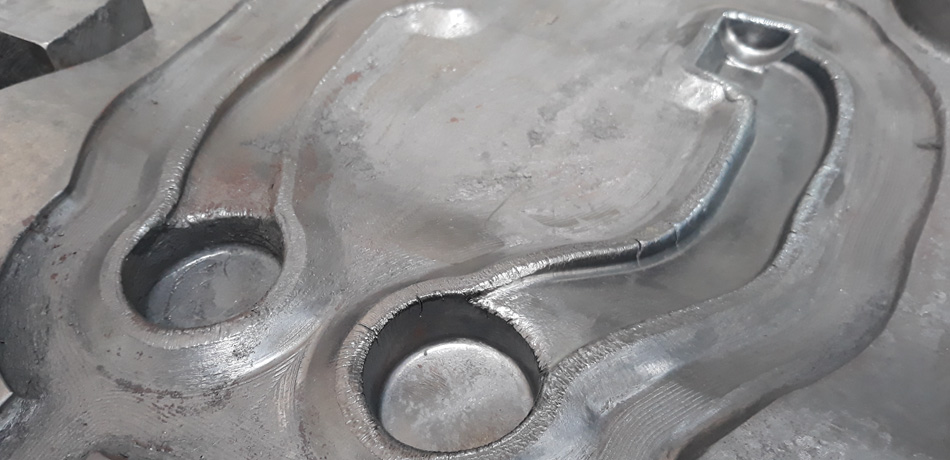

Électrode à enrobage basique, pour rechargement des pièces, soumise à une usure métal-à-métal élevée, compression et impact à des températures élevées. En raison de sa teneur en alliage Cr et Mo, a une résistance mécanique élevée, la ténacité et la résistance thermique à des températures de fonctionnement jusqu’à 550° C. Spécialement conçu pour le rechargement des outils de coupe à chaud et à froid, lames de cisaillement à chaud, pristons de presse d’extrusion, matrices de forgeage, moules moulés sous pression, surfaces de glissement et de guidage. Il offre un grand avantage dans la production, le revêtement et le remplissage des bords tranchants de nouvelles lames de coupe à chaud et à froid des métaux de base avec une résistance à la traction élevée et un alliage approprié. Possède d’excellentes propriétés de soudage, un flux métallique stable et régulier, un bon aspect de cordon de soudure et un enlèvement très facile des scories.

Résistance contre usure et la microstructure


Abrasion

Adhésion

Darbe

Température

Corrosion

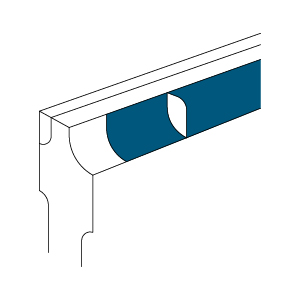

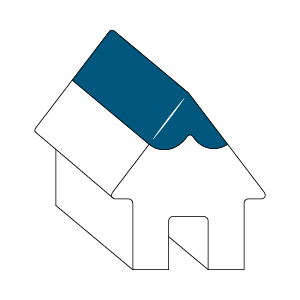

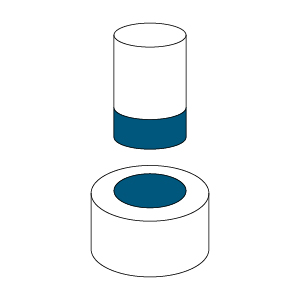

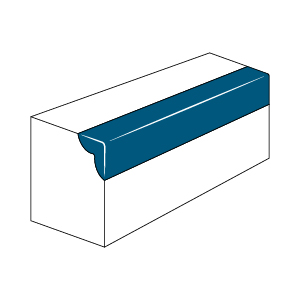

Applications Types

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnCrMo
Dépôt de Soudage0.400.751.507.502.50

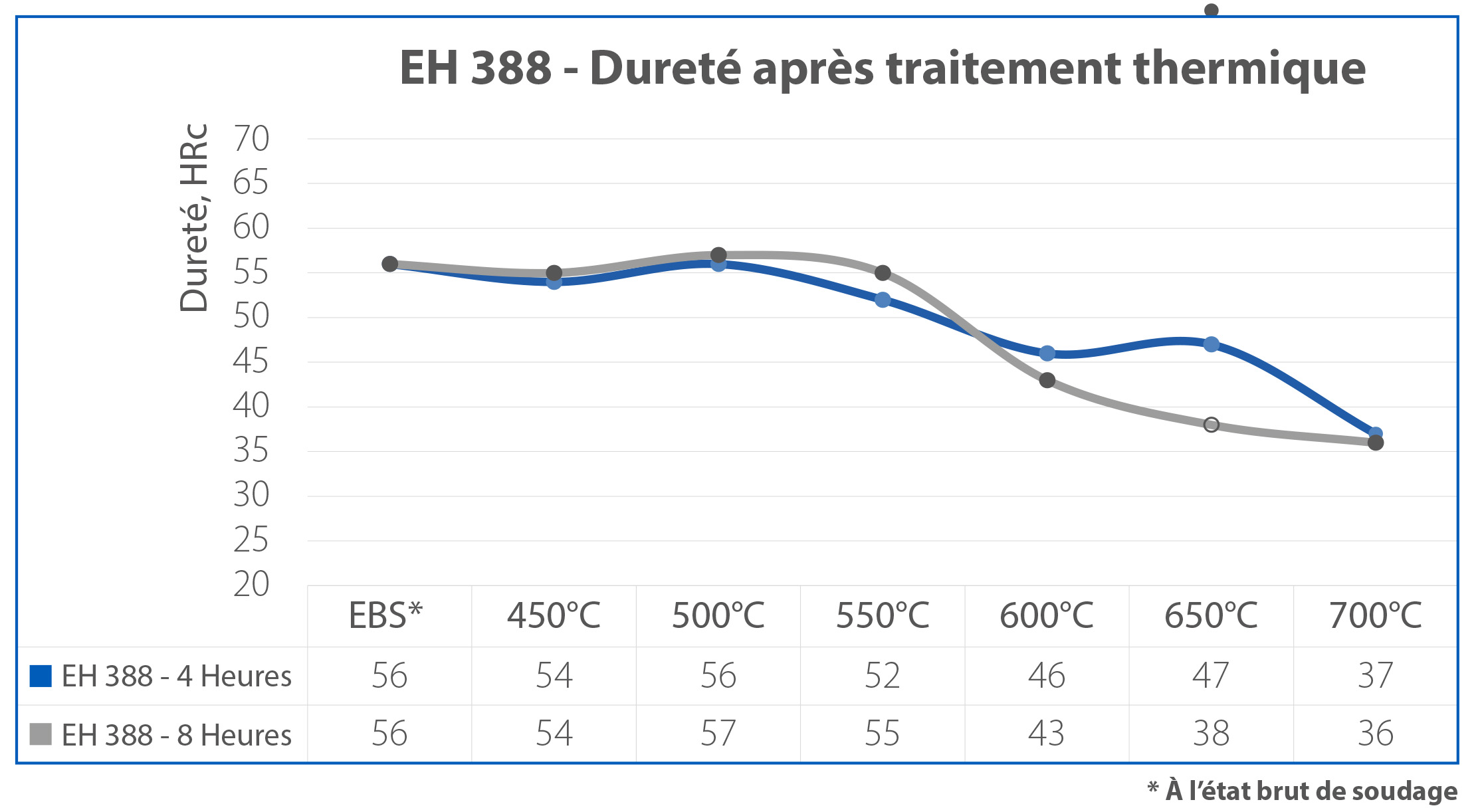

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestMatrice (HRC)
Après Soudage55

Information d'Application

Positions de Soudage :

Polarité:

Information d'Emballage

CodeDiamètre x Longeur (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
18027NDEM23.25x35069 pcs2,6438,10Etui Plastique

Information de Stockage et de Séchage

>
