Eh 389

Classifications

EN 14700 E Fe8
TS EN 14700 E Fe8
DIN 8555 E 3-UM-60-ST

Caractéristiques Et Domaines D'application

Électrode à enrobage rutile pour le rechargement des pièces , soumise à une usure, à une compression et à un impact métal-métal élevés à des températures élevées. Grâce à sa teneur en alliage Cr et Mo, a une résistance mécanique élevée, la ténacité et la résistance thermique à des températures de fonctionnement jusqu’à 550° C. Spécialement conçu pour les outils de coupe à chaud et à froid, lames de cisaillement à chaud. L’électrode peut également être utilisée pour la production de nouveaux outils de coupe à chaud et à froid et de leurs arêtes, qui sont faits d’aciers faiblement alliés. A d’excellentes propriétés de soudage, un débit de chute de métal stable et régulier, un bon aspect de la soudure et l’enlèvement du laitier très facile.

Résistance contre usure et la microstructure


Abrasion

Adhésion

Darbe

Température

Corrosion

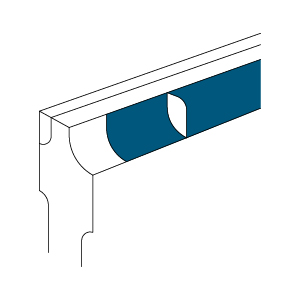

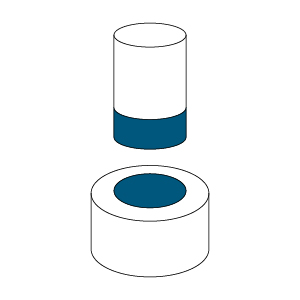

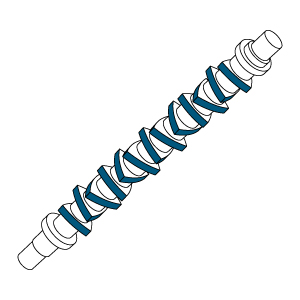

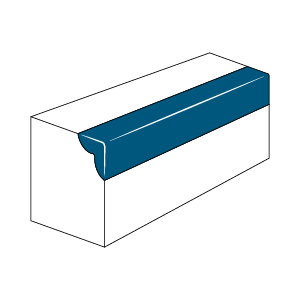

Applications Types

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnCrMoVWFe
Dépôt de Soudage0.300.800.405.001.500.501.8089.70

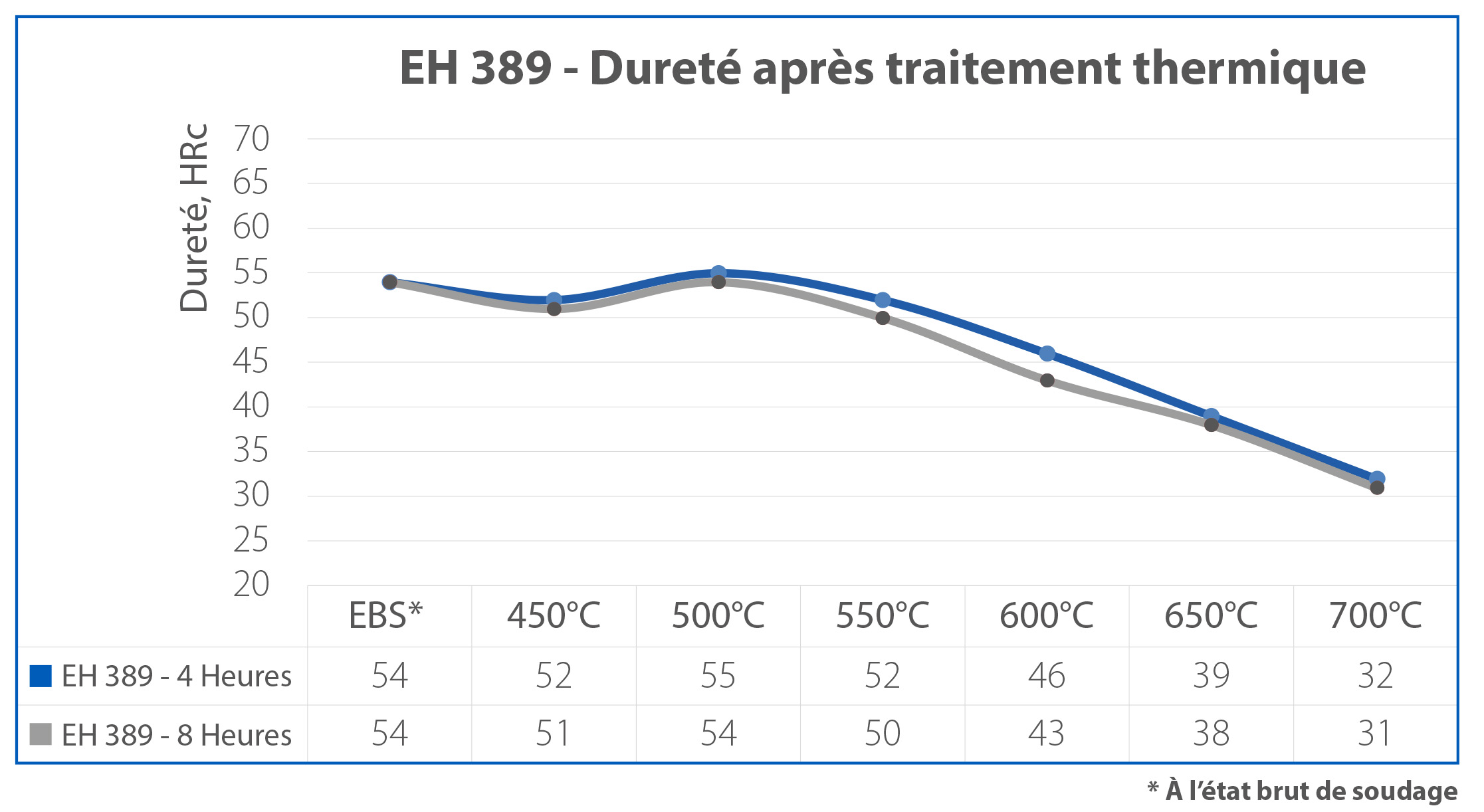

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestDureté (HRc)
Après Soudage57

Information d'Application

Positions de Soudage :

Polarité:

Information d'Emballage

CodeDiamètre x Longeur (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
18022NDEM23.25x35068 pcs2,6438,10Etui Plastique

Information de Stockage et de Séchage

>1 heure à 110 ° C doit être séché, si nécessaire.
