EM 202

Classifications

AWS/ASME SFA - 5.5 E7018-A1 H8
EN ISO 3580 - A E Mo B 42 H5
TS EN ISO 3580 - A E Mo B 42 H5

Homologations

Matériaux

EN DIN
S255N - S420N StE 255 - StE 420
P235G1TH - P255G1TH St 35.8 - St 45.8
P295GH, P355GH 17Mn4, 19Mn5
16Mo3 15Mo3
16Mo5
L360MB - L415MB StE 360.7 TM - StE 415.7 TM
L360NB - L415NB StE 360.7 - StE 415.7
X52 - X60
GP240GH , G20Mo4 GS-C 25, GS-22Mo4

Caractéristiques et Domaines d'Application

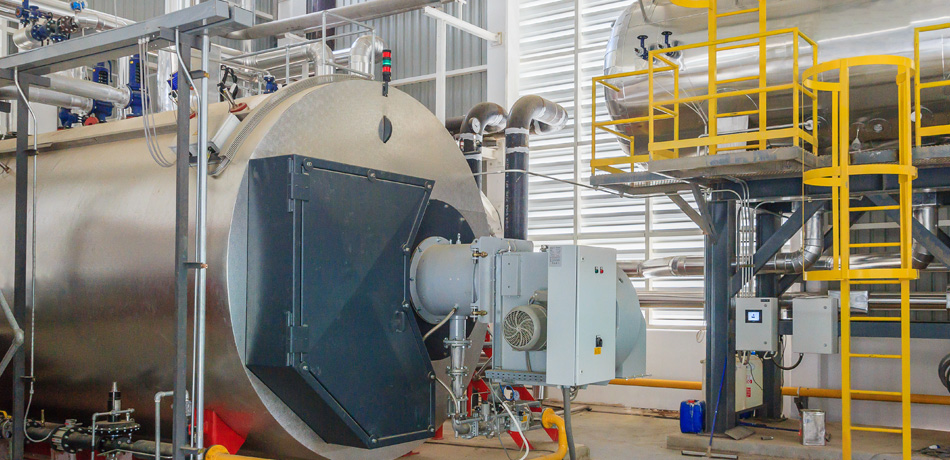

Électrode basique à enrobage épais destiné au soudage d’aciers résistant au fluage utilisés dans la fabrication de récipients sous pression, de chaudières et de tuyaux soumis à des températures d’utilisation allant jusqu’à 500°C. Les soudures sont de qualité rayons X. Le préchauffage, la température interpasse et le traitement thermique post-soudage doivent être choisis en fonction du métal de base utilisé.
Em 202 Sert Dolgu

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMnMo
Dépôt de Soudage0.050.300.650.50

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage4855802720°C → 175
Après traitement thermique (620°C 1 heures)5005752620°C → 160

Information d'Application

Positions de Soudage :
Em 202 Kaynak Pozisyonu Em 202 Kaynak Pozisyonu Em 202 Kaynak Pozisyonu Em 202 Kaynak Pozisyonu Em 202 Kaynak Pozisyonu Em 202 Kaynak Pozisyonu

Polarité:

Em 202 Kutuplama DC(+)

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
2.50x35060-90
3.25x35090-130
4.00x450140-180
5.00x450180-240

Information d'Emballage

CodeDiamètre X Longeur (mm) Pièces Dans La Boîte (~)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
12015HKEM22.50x3501182.5615.5Etui sous vide
12015HREM22.50x3502365.0315.4Etui Carton
12015NKEM23.25x350722.5615.5Etui sous vide
12015NREM23.25x3501445.0315.4Etui Carton
12015SKEM24.00x450372.5615.6Etui sous vide
12015SSEM24.00x450966.5319.9Etui Carton
12015VSEM25.00x450646.5319.9Etui Carton

Information de Stockage et de Séchage

>Si nécessaire, doit être étuvé pendant 1 heure à 110°C.
>Doit être étuvé pendant 2 heures à 350°C.
