ESA 20

Datasheet

Classifications

AWS/ASME SFA - 5.1	E6027
EN ISO 2560 - A	E 38 2 RA 73
TS EN ISO 2560 - A	E 38 2 RA 73

Caractéristiques Et Domaines D'application

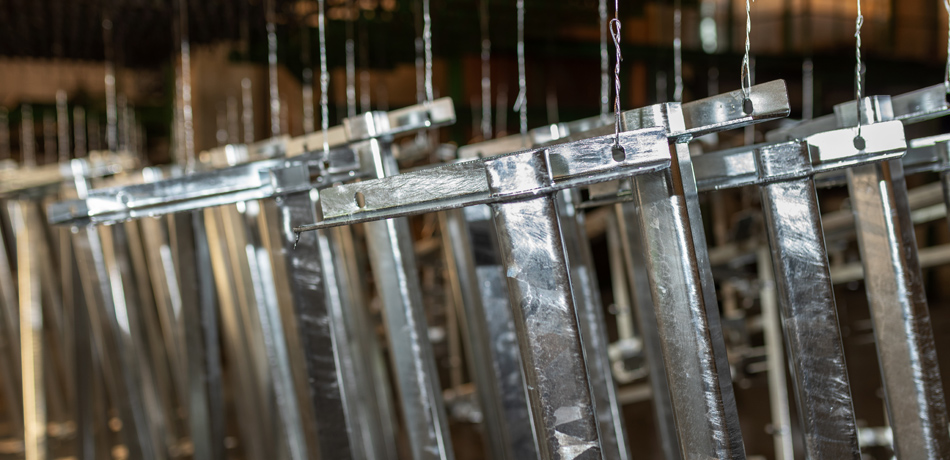

Électrode acide-rutile à haut rendement (environ 165%). Spécialement conçu pour le soudage d’angle et le soudage de rainures à angle étroit. Offre une pénétration radiculaire complète et des soudures d’angles à répartition égale. Convient au soudage de composants galvanisés, pré-peints et légèrement rouillés. En raison de sa faible teneur en silicium (Si), le métal d’apport soudé convient également à la galvanisation, à l’émaillage et au revêtement plastique post-soudage. Offre des soudures très lisses sans créer de caniveau. Le laitier se retire facilement, même dans les angles les plus étroits. Les soudures sont de qualité rayons X.

Caractéristiques Typique du Métal Déposé

Type d'Analyse	C	Si	Mn
Dépôt de Soudage	0.07	0.45	1.15

Type d'Analyse

Dépôt de Soudage

0.07

0.45

1.15

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	450	530	24	20°C → 100	-20°C → 60

Condition de Test

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

450

530

20°C → 100

-20°C → 60

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)	Courant (A)
3.25x450	100-145
4.00x450	130-210
5.00x450	250-280

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
11130PSEM2	3.25x450	97 pcs	6.58	3	19.90	Etui Carton
11130SSEM2	4.00x450	66 pcs	6.58	3	19.90	Etui Carton
11130VSEM2	5.00x450	43 pcs	6.58	3	19.90	Etui Carton

Information de Stockage et de Séchage

>1 heure à 110 ° C doit être séché, si nécessaire.
