ESB 50

Classifications

AWS/ASME SFA - 5.1 E7018 H8
EN ISO 2560 - A E 42 4 B 42 H5
TS EN ISO 2560 - A E 42 4 B 42 H5

Homologations

Matériaux

EN DIN
S185 - S355J0 St 33- St 52.3
E295 St 50.2
P235GH, P265GH H I, H II
P295GH, P355GH 17Mn4, 19Mn5
P235TR2 - P355T2 St37.4 - St 52.4
P235G1TH, P255G1TH StE 35.8 - StE 45.8
L210 - L360NB StE 210.7 - StE 360.7
L290MB - L360MB StE 290.7 TM - StE 360.7 TM
S255N - S420N StE 255- StE 420
GE 200, GE 240, GE 260 GS 38, GS 45, GS 52
AH 32, EH 36
A, B, D, E

Caractéristiques et Domaines d'Application

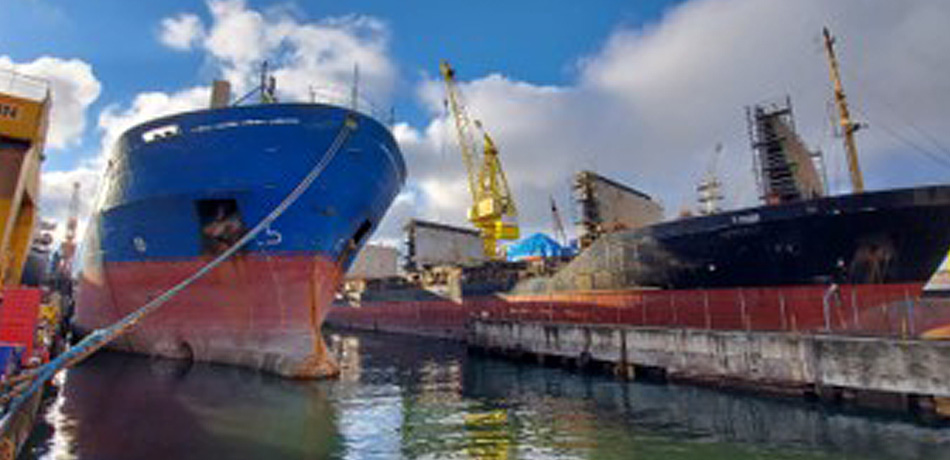

Électrode adaptée au soudage de fabrication de constructions en acier lourd à charge dynamique, de ponts, de constructions navales, de canalisations, de récipients sous pression, de réservoirs, de chaudières et de machines nécessitant des propriétés mécaniques. Le métal d’apport soudé présente de bonnes propriétés de ténacité jusqu’à -50°C et offre des joints soudés résistants et sans fissures, même sur des aciers ayant une teneur en carbone allant jusqu’à 0,4%. Le rendement de l’électrode est d’environ 120%. Les soudures sont de qualité rayons X. Adaptée au dépôt de couches tampons sur des aciers à haute teneur en carbone.
Esb 50 Sert Dolgu

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMn
Dépôt de Soudage0.070.351.45

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage47056029-30°C → 100-50°C → 60

Information d'Application

Positions de Soudage :
Esb 50 Kaynak Pozisyonu Esb 50 Kaynak Pozisyonu Esb 50 Kaynak Pozisyonu Esb 50 Kaynak Pozisyonu Esb 50 Kaynak Pozisyonu Esb 50 Kaynak Pozisyonu

Polarité:

Esb 50 Kutuplama DC(+)

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
2.00x35040-60
2.50x35060-90
3.25x35090-150
3.25x45090-140
4.00x350140-190
4.00x450140-190
5.00x450190-250
6.00x450260-340

Information d'Emballage

CodeDiamètre X Longeur (mm) Pièces Dans La Boîte (~)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
11205EBEM22.00x350671.01011.3Etui Plastique
11205EREM22.00x3502674.0312.4Etui Carton
11205HBEM22.50x350451.01011.3Etui Plastique
11205HJEM22.50x3501112.5615.5Etui sous vide
11205HQEM22.50x3501112.5615.4Etui Carton
11205HREM22.50x3502235.0315.4Etui Carton
11205NBEM23.25x350281.01011.3Etui Plastique
11205NJEM23.25x350702.5615.5Etui sous vide
11205NQEM23.25x350702.5615.4Etui Carton
11205NREM23.25x3501415.0315.4Etui Carton
11205PSEM23.25x4501446.5319.9Etui Carton
11205QJEM24.00x350472.5615.5Etui sous vide
11205QQEM24.00x350472.5615.4Etui Carton
11205QREM24.00x350945.0315.4Etui Carton
11205SSEM24.00x450956.5319.9Etui Carton
11205VSEM25.00x450626.5319.9Etui Carton
11205XSEM26.00x450446.5319.9Etui Carton

Information de Stockage et de Séchage

>Si nécessaire, doit être étuvé pendant 1 heure à 110°C.
>Doit être étuvé pendant 2 heures à 350°C.
