ESC 60

Classifications

AWS/ASME SFA - 5.1 E6010
EN ISO 2560 - A E 42 2 C 21
TS EN ISO 2560 - A E 42 2 C 21

Homologations

Caractéristiques et Domaines d'Application

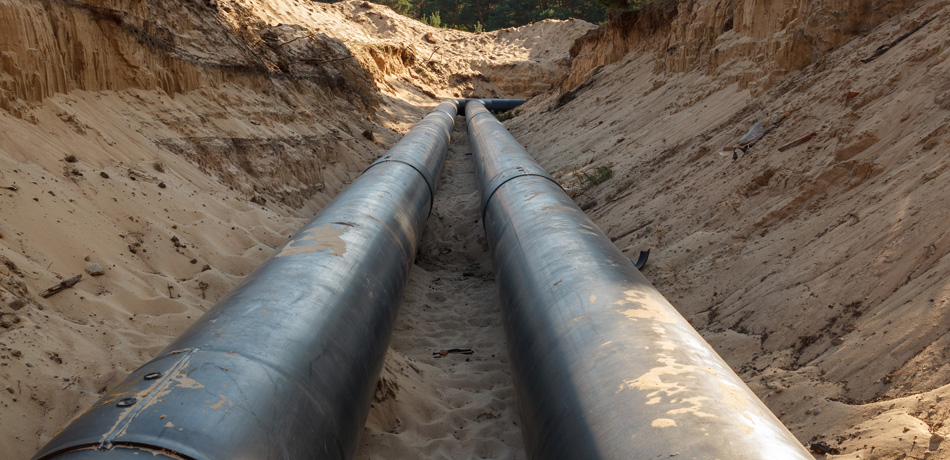

Électrode cellulosique à enrobage moyen, spécialement conçue pour le soudage de tuyaux et de plaques, convenant à toutes les positions de soudage et aux faibles intensités de courant. Grâce à sa grande pénétration, l’électrode est particulièrement adaptée aux passes des racines et de remplissage en position verticale ascendante. Utilisée dans la construction de canalisations, la construction navale, les navires de stockage et les travaux d’assemblage. Une polarité normale (DCEN (-)) est idéale pour les passes de racines et une polarité inversée (DCEP (+)) est recommandée pour les passes de remplissage et terminales en position verticale ascendante.
Esc 60 Sert Dolgu

Caractéristiques Typique du Métal Déposé

Type d'AnalyseCSiMn
Dépôt de Soudage0.120.200.60

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage47053025-20°C → 60-30°C → 40

Information d'Application

Positions de Soudage :
Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu Esc 60 Kaynak Pozisyonu

Polarité:

Esc 60 Kutuplama Kök Pasoda DC(-)
Esc 60 Kutuplama Dolgu Pasoda DC(+)

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
2.50x35040-80
3.25x35060-120
4.00x35080-150
5.00x350120-190

Information d'Emballage

CodeDiamètre X Longeur (mm) Pièces Dans La Boîte (~)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
11400HREM22.50x3502855.0315.3Etui Carton
11400HZTM22.50x3504558.028.3Boite en Etain
11400NQEM23.25x350842.5615.4Etui Carton
11400NREM23.25x3501685.0315.3Etui Carton
11400NZTM23.25x3502698.028.3Boite en Etain
11400QREM24.00x3501125.0315.3Etui Carton
11400QZTM24.00x3501788.028.3Boite en Etain
11400TREM25.00x350715.0315.3Etui Carton
11400TZTM25.00x3501148.028.3Boite en Etain

Information de Stockage et de Séchage

>Aucun étuvage ne doit être effectué.
