ESC 70G

Classifications

AWS/ASME SFA - 5.5 E7010-G
EN ISO 2560 - A E 42 2 C 21
TS EN ISO 2560 - A E 42 2 C 21

Homologations

Matériaux

EN DIN
S185 - P275T1 St 33 - St 44.0
P235TR2 - P355T2 St 37.4 - St 52.4
P355T1 St 52.0
L210 - L360NB StE 210.7 - StE 360.7
L290MB - L360MB StE 290.7 TM - StE 360.7 TM
X42 - X65

Caractéristiques et Domaines d'Application

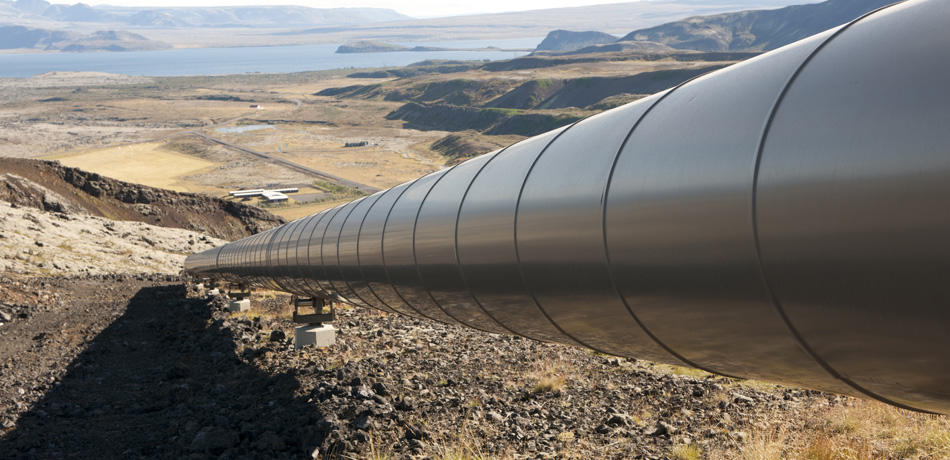

Électrode cellulosique à enrobage moyen, composée d’un alliage de nickel (Ni), adaptée au soudage d’aciers à haute résistance, d’aciers et de tuyaux micro-alliés et faiblement alliés. Grâce à sa grande pénétration, l’électrode est particulièrement adaptée aux passes des racines et de remplissage en position verticale ascendante. Bien adaptée au soudage d’aciers non alliés et faiblement alliés à haute résistance dans la construction navale, les navires de stockage, les chaudières, les constructions de canalisations et les travaux d’assemblage. Une polarité normale (DCEN (-)) est idéale pour les passes de racines et une polarité inversée (DCEP (+)) est recommandée pour les passes de remplissage et terminales en position verticale ascendante.
Esc 70G Sert Dolgu

Caractéristiques Typique du Métal Déposé(%)

Type d'AnalyseCSiMnNi
Dépôt de Soudage0.150.301.300.20

Propriétés de Traction Typiques Résiliences Charpy-V

Condition de TestLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage50056026-20°C → 70-30°C → 60

Information d'Application

Positions de Soudage :
Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu Esc 70G Kaynak Pozisyonu

Polarité:

Esc 70G Kutuplama Kök Pasoda DC(-)
Esc 70G Kutuplama Dolgu Pasoda DC(+)

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)Courant (A)
2.50x35040-80
3.25x35060-120
4.00x35080-150
5.00x350120-190

Information d'Emballage

Code ProduitDiamètre X Longeur (mm) Pièces Dans La Boîte (~)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
11405HREM22.50x3503275.0315.4Etui Carton
11405NREM23.25x3501875.0315.4Etui Carton
11405QREM24.00x3501255.0315.4Etui Carton
11405QZTM24.00x3502008.028.3Boite en Etain
11405TREM25.00x350825.0315.4Etui Carton

Information de Stockage et de Séchage

>Aucun étuvage ne doit être effectué.
