ESC 80G

Datasheet

Classifications

AWS/ASME SFA - 5.5	E8010-G
EN ISO 2560 - A	E 42 3 1Ni C 21
TS EN ISO 2560 - A	E 42 3 1Ni C 21

Caractéristiques Et Domaines D'application

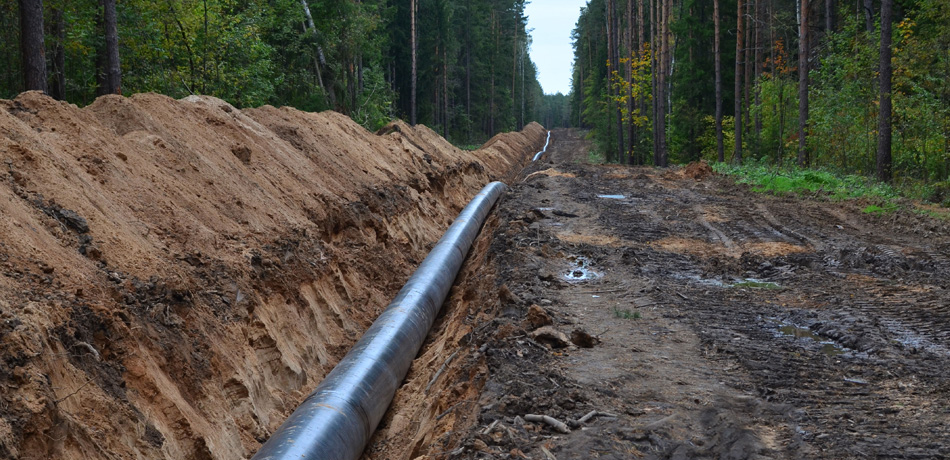

Électrode cellulosique à enrobage moyen, composée d’un alliage de nickel (Ni), adaptée au soudage d’aciers à haute résistance, d’aciers et de tuyaux faiblement alliés. Grâce à sa grande pénétration, l’électrode convient aux passes de racines et aux passes de remplissage en position verticale ascendante. Pour une utilisation dans la construction de canalisations, les constructions navales, les navires de stockage et les travaux d’assemblage. Une polarité normale (DCEN (-)) est idéale pour les passes de racines et une polarité inversée (DCEP (+)) est recommandée pour les passes de remplissage et terminales en position verticale ascendante.

Homologations

TSE

Matériaux

En	DIN
S185 - P275T1	St 33 - St 44.0
P235TR2 - P355T2	St 37.4 - St 52.4
P355T1	St 52.0
L210 - L415NB	StE 210.7 - StE 415.7
L290MB - L415MB	StE 290.7 TM - StE 415.7 TM
	X42 - X70

Caractéristiques Typique du Métal Déposé

Type d'Analyse	C	Si	Mn	Ni
Dépôt de Soudage	0.15	0.25	1.00	1.00

Type d'Analyse

Dépôt de Soudage

0.15

0.25

1.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	500	570	24	-20°C → 60	-30°C → 50

Condition de Test

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

500

570

-20°C → 60

-30°C → 50

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)	Courant (A)
2.50x350	40-80
3.25x350	60-120
4.00x350	80-150
5.00x350	120-190

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
11407HREM2	2.50x350	309 pcs	5,07	3	15,40	Etui Carton
11407NREM2	3.25x350	181 pcs	5,07	3	15,40	Etui Carton
11407NZTM1	3.25x350	285 pcs	8,17	2	0,00	Boite en Etain
11407QREM2	4.00x350	126 pcs	5,07	3	15,40	Etui Carton
11407QZTM1	4.00x350	200 pcs	8,21	2	0,00	Boite en Etain
11407TREM2	5.00x350	80 pcs	5,07	3	15,40	Etui Carton
11407TZTM1	5.00x350	130 pcs	8,40	2	0,00	Boite en Etain
