MAL 4047

Datasheet

Classifications

AWS/ASME SFA - 5.10	ER4047
EN ISO 18273	S Al 4047A (AlSi12(A))
TS 6204 EN ISO 18273	S Al 4047A (AlSi12(A))
DIN M. No.	3.2585

Matériaux

DIN	Matériel
G-AlSi 12	3.2581
G-AlSi 12 (Cu)	3.2583
G-AlSi 10 Mg	3.2381
G-AlSi 11	3.2211

Caractéristiques et Domaines d'Application

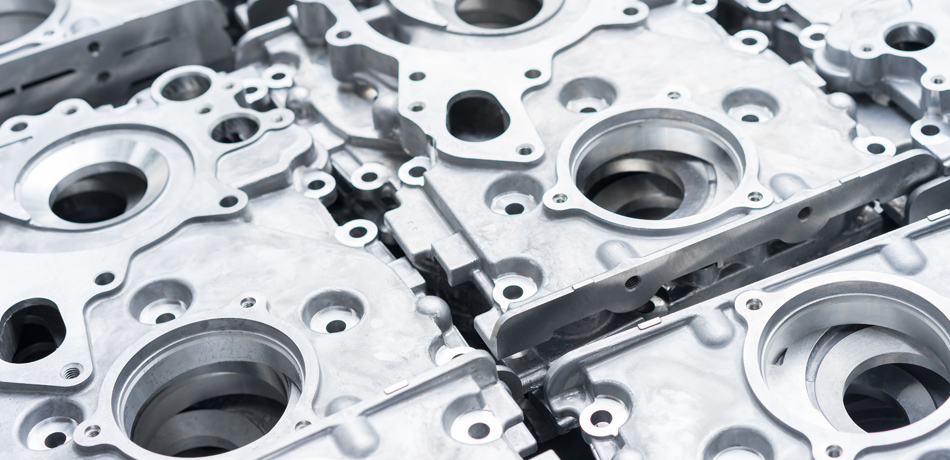

Fil en alliage d’aluminium contenant 12% de silicium destiné au soudage MIG de pièces moulées en alliage aluminium-silicium (Al-Si) et aluminium-silicium-magnésium (Al-Si-Mg) ayant une teneur en Si allant jusqu’à 7% d’éléments d’alliage.

Applications Types

Les Caractéristiques Chimiques du Fil à souder

Type d'Analyse	Si	Al
Fil de Soudage	12.00	88.00

Type d'Analyse

Fil de Soudage

12.00

88.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Gaz de Protection	Résistance à la Traction (N/mm²)	% 0,2 Limite Elastique (N/mm²)	Elongation A5 (%)
Après Soudage	I1	190	90	6

Condition de Test

Gaz de Protection

Résistance à la Traction (N/mm²)

% 0,2 Limite Elastique (N/mm²)

Elongation A5 (%)

Après Soudage

190

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur EN ISO 14175 - I1 (%100 Ar) est utilisé.

Information d'Application

Positions de Soudage :

Polarité:

Gaz de Protection:

I3 I1 I2

Paramètre de Soudage et Efficacité :

Diamètre (mm)
1.20
1.60

Diamètre (mm)

1.20

1.60

Information d'Emballage

Code	Diamètre (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
24002EHAM2	1.20	6 kg	6,80	1	6,80	Bobine Plastique (D300)
24002EJAM5	1.20	7 kg	7,60	1	7,60	Bobine métallique (K300MS)
24002GHAM2	1.60	6 kg	6,80	1	6,80	Bobine Plastique (D300)
