OG 1

Datasheet

Classifications

AWS/ASME SFA - 5.2	R45
EN 12536	O I
TS 3623 EN 12536	O I

Caractéristiques Et Domaines D'application

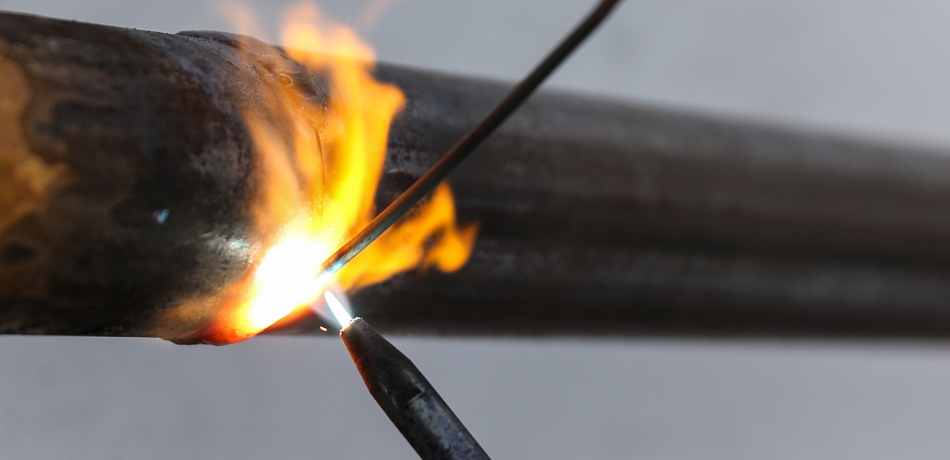

Baguette en acier à faible teneur en carbone destinée au soudage à l’oxy-acétylène. Baguette à usage général pour le soudage d’aciers à faible teneur en carbone et le fer forgé présentant une résistance de traction n’excédant pas 310 N/mm². Généralement utilisée pour les travaux de réparation automobile comme les déchirures et les déchirures dans la carrosserie ou le rapiéçage sur des pièces gravement endommagées, l’assemblage de tôles et de plaques d’acier, l’installation de tubes et de tuyauteries où une source de chaleur intense est nécessaire pour redresser, former, préchauffer le traitement thermique post-soudage, indépendamment de la complexité et de la position dans laquelle le soudage doit être effectué. Le métal d’apport soudé possède une bonne ductilité et une bonne usinabilité. Le soudage doit être effectué à la flamme neutre. Il offre un bain de fusion fluide.

Matériaux

En	DIN
P235TR1 - P275T1	St 37.0 - St 44.0
S235J2	St 37.3
S235JR	St 37.2

Caractéristiques Typique du Métal Déposé

Type d'Analyse	C	Si	Mn
Dépôt de Soudage	0.05	0.05	0.50

Type d'Analyse

Dépôt de Soudage

0.05

0.50

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Gaz de Protection	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	Oxy-Fuel	280	450	20	20°C → 50

Condition de Test

Gaz de Protection

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

Oxy-Fuel

280

450

20°C → 50

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur est utilisé.

Information d'Application

Positions de Soudage :

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)
1.60x1000
2.00x1000
2.40x1000
3.20x1000
4.00x1000
5.00x1000

Diamètre x Longeur (mm)

1.60x1000

2.00x1000

2.40x1000

3.20x1000

4.00x1000

5.00x1000

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
21160GBKM2	1.60x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
21160HBKM2	2.00x1000	5 kg	5,20	1	5,20	Etui Carton (Pipe)
21160IBKM2	2.40x1000	5 kg	5,20	1	5,20	Etui Carton (Pipe)
21160LBKM2	3.20x1000	5 kg	5,20	1	5,20	Etui Carton (Pipe)
21160MBKM2	4.00x1000	5 kg	5,20	1	5,20	Etui Carton (Pipe)
21160NBKM2	5.00x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
