OG 2

Datasheet

Classifications

AWS/ASME SFA - 5.2	R60
EN 12536	O II
TS 3623 EN 12536	O II

Caractéristiques Et Domaines D'application

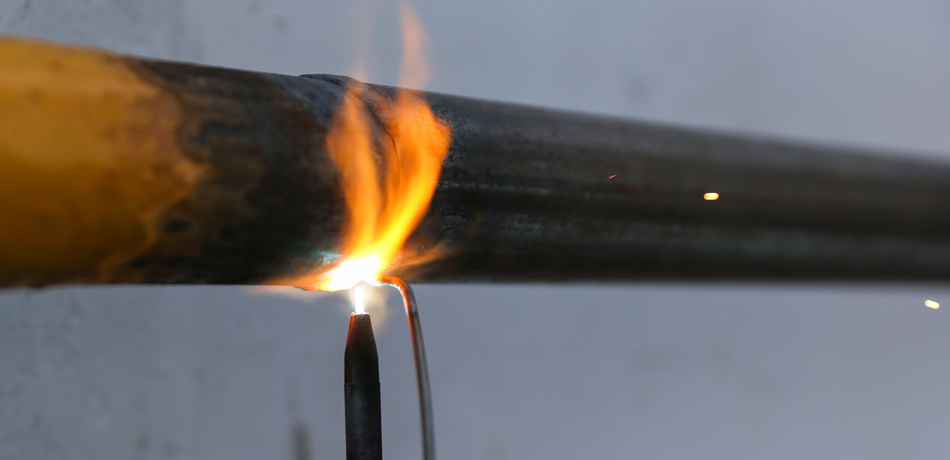

Baguette en acier à faible teneur en carbone, destinée au soudage au gaz oxy-acétylène, contenant un peu plus de manganèse. Baguette à usage général à résistance moyenne, utilisée pour le soudage d’aciers carbonés et d’aciers faiblement alliés présentant une résistance de traction allant jusqu’à 410 N/mm². Couramment utilisée pour les travaux d’installation et de réparation de tuyaux en acier carboné dans les centrales électriques, la tuyauterie de traitement, la réparation de machines et d’outils agricoles, l’assemblage de plaques d’acier et de fers forgés, le comblement de cavités et de bords sur du fer forgé, où une source de chaleur intense est nécessaire pour redresser, former et préchauffer le traitement thermique post-soudage, indépendamment de la complexité et de la position dans laquelle le soudage doit être effectué. Le soudage doit être effectué à la flamme neutre. Il offre un bain de fusion fluide.

Matériaux

En	DIN
S235J2	St 37.3
P235TR2	St 37.4
P235GH- P265GH	H I, H II

Caractéristiques Typique du Métal Déposé

Type d'Analyse	C	Si	Mn
Dépôt de Soudage	0.10	0.30	1.00

Type d'Analyse

Dépôt de Soudage

0.10

0.30

1.00

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Gaz de Protection	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	Oxy-Fuel	300	440	20	20°C → 50

Condition de Test

Gaz de Protection

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

Oxy-Fuel

300

440

20°C → 50

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur est utilisé.

Information d'Application

Positions de Soudage :

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)
1.60x1000
2.00x1000
2.40x1000
3.20x1000
4.00x1000

Diamètre x Longeur (mm)

1.60x1000

2.00x1000

2.40x1000

3.20x1000

4.00x1000

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
21161GBKM2	1.60x1000	5 kg	5,20	4	5,20	Etui Carton (Pipe)
21161HBKM2	2.00x1000	5 kg	5,20	4	5,20	Etui Carton (Pipe)
21161IBKM2	2.40x1000	5 kg	5,20	4	5,20	Etui Carton (Pipe)
21161LBKM2	3.20x1000	5 kg	5,20	4	5,20	Etui Carton (Pipe)
21161MBKM2	4.00x1000	5 kg	5,20	4	5,20	Etui Carton (Pipe)
