Sw 701

Datasheet

Classifications

AWS/ASME SFA - 5.17	EL12
EN ISO 14171-A	S1
TS EN ISO 14171-A	S1

Caractéristiques Et Domaines D'application

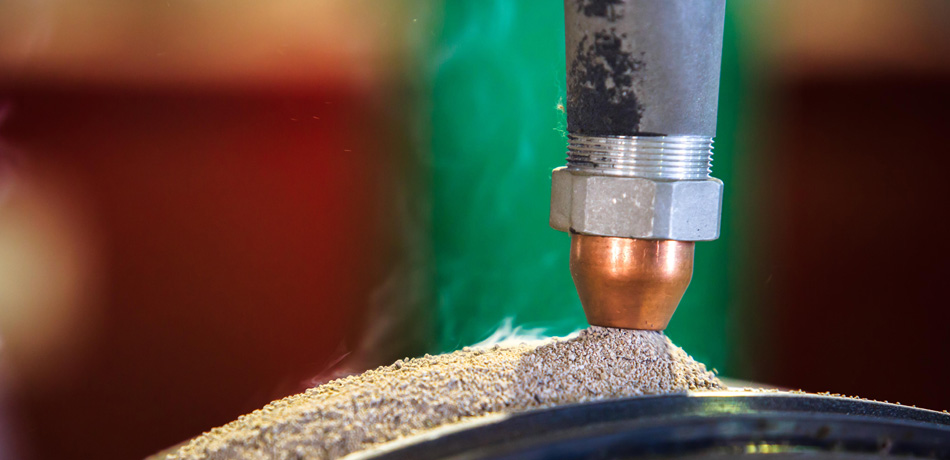

Fil solide pour le soudage à l’arc submergé, adapté au soudage d’aciers de construction généraux, utilisé dans les récipients sous pression, les tuyaux, la construction navale et les constructions en acier. Le revêtement en cuivre augmente la conductivité électrique et la résistance à la rouille.

Homologations

TUV

TSE

Les Caractéristiques Chimiques du Fil à souder

Type d'Analyse	C	Si	Mn
Fil de Soudage	0.07	0.03	0.55

Type d'Analyse

Fil de Soudage

0.07

0.03

0.55

Caractéristiques Typique du Métal Déposé

Flux	Type d'Analyse	C	Si	Mn
SF 212	Dépôt de Soudage	0.05	0.65	1.10
SF 113	Dépôt de Soudage	0.04	0.45	1.45
SF 104	Dépôt de Soudage	0.05	0.25	0.85
SF 304	Dépôt de Soudage	0.05	0.25	0.90

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Flux	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	SF 104	410	480	30	0°C → 90	-20°C → 85	-30°C → 50
Après Soudage	SF 304	420	490	30	0°C → 100	-20°C → 80	-30°C → 60
Après Soudage	SF 212	460	530	28	20°C → 60	0°C → 30
Après Soudage	SF 113	400	500	30	0°C → 70	-20°C → 60

Information d'Application

Positions de Soudage :

Polarité:

Paramètre de Soudage et Efficacité :

Diamètre (mm)
1.60
2.00
2.40
2.80
3.20
4.00
5.00

Information d'Emballage

Code	Diamètre (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
41001G1HM2	1.60	200 kg	211,00	1	211,00	Fût Fibre
41001GJAM2	1.60	15 kg	15,70	1	15,70	Bobine métallique (K300MS)
41001H2HM2	2.00	400 kg	415,60	1	415,60	Fût Fibre
41001HXAM2	2.00	25 kg	25,90	1	25,90	Bobine métallique (K435)
41001I2HM2	2.40	400 kg	415,60	1	415,60	Fût Fibre
41001IXAM2	2.40	25 kg	25,90	1	25,90	Bobine métallique (K435)
41001J2HM2	2.80	400 kg	415,60	1	415,60	Fût Fibre
41001JXAM2	2.80	25 kg	25,90	1	25,90	Bobine métallique (K435)
41001L2HM2	3.20	400 kg	415,60	1	415,60	Fût Fibre
41001L3HM2	3.20	600 kg	616,50	1	616,50	Fût Fibre
41001L8HM2	3.20	1000 kg	1030,00	1	1030,00	Cage
41001LXAM2	3.20	25 kg	25,90	1	25,90	Bobine métallique (K435)
41001M2HM2	4.00	400 kg	415,60	1	415,60	Fût Fibre
41001M3HM2	4.00	550 kg	616,50	1	616,50	Fût Fibre
41001M8HM2	4.00	1000 kg	1030,00	1	1030,00	Cage
41001MXAM2	4.00	25 kg	25,90	1	25,90	Bobine métallique (K435)
41001N2HM2	5.00	400 kg	415,60	1	415,60	Fût Fibre
41001N3HM2	5.00	550 kg	616,50	1	616,50	Fût Fibre
41001NXAM2	5.00	25 kg	25,90	1	25,90	Bobine métallique (K435)
