SW 702

Classifications

AWS/ASME SFA - 5.17 EM12
EN ISO 14171-A S2
TS EN ISO 14171-A S2

Homologations

Caractéristiques et Domaines d'Application

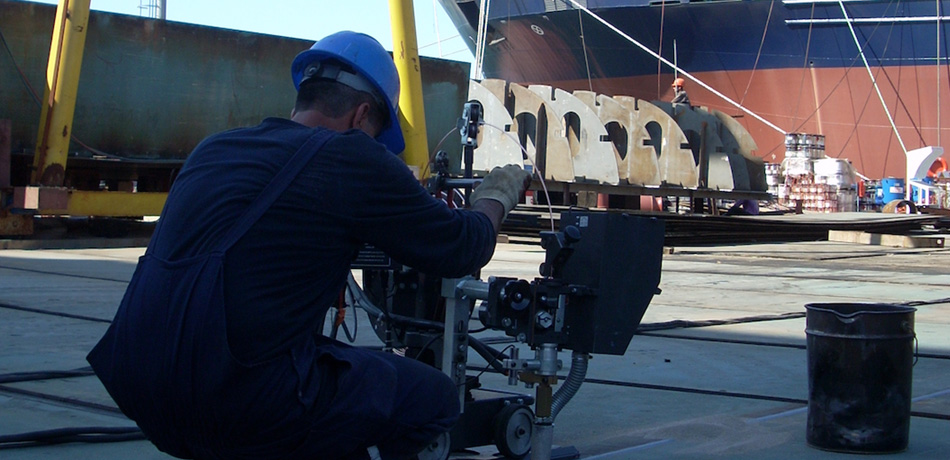

Fil solide pour le soudage à l’arc submergé, adapté au soudage d’aciers de construction généraux présentant une résistance à la traction moyenne ou élevée, utilisé dans les récipients sous pression, les chaudières, les tuyaux, la construction navale et les constructions en acier. Convient également à une utilisation en combinaison avec les flux de rechargement dur SHF 325, SHF 333, SHF 335 et SHF 345 pour les applications de rechargement dur. Le revêtement en cuivre augmente la conductivité électrique et la résistance à la rouille.
Sw 702 Sert Dolgu

Les Caractéristiques Chimiques du Fil à souder

Type d'AnalyseCSiMn
Fil de Soudage0.090.081.10

Caractéristiques Typique du Métal Déposé

FluxType d'AnalyseCSiMn
SF 204Dépôt de Soudage0.050.401.40
SF 212Dépôt de Soudage0.050.701.35
SF 414Dépôt de Soudage0.060.251.40
SF 113Dépôt de Soudage0.040.401.80
SF 134Dépôt de Soudage0.050.451.45
SF 104Dépôt de Soudage0.050.301.10
SF 304Dépôt de Soudage0.050.251.25
SF 124Dépôt de Soudage0.050.201.10

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestFluxLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après SoudageSF 10442050028-20°C → 65-30°C → 45
Après SoudageSF 3044305002920°C → 110-30°C → 75-40°C → 60
Après SoudageSF 12443049030-20°C → 70-40°C → 40
Après SoudageSF 20443551030-20°C → 90-30°C → 70-40°C → 50
Après SoudageSF 2124805602820°C → 700°C → 30
Après SoudageSF 41441051030-20°C → 120-40°C → 100-50°C → 65
Après SoudageSF 113400500300°C → 65-20°C → 55
Après SoudageSF 13444053030-30°C → 90-40°C → 50

Information d'Application

Positions de Soudage :
Sw 702 Kaynak Pozisyonu Sw 702 Kaynak Pozisyonu Sw 702 Kaynak Pozisyonu

Polarité:

Sw 702 Kutuplama

Paramètre de Soudage et Efficacité :

Diamètre (mm)
1.60
2.00
2.40
3.00
3.20
4.00
5.00

Information d'Emballage

CodeDiamètre (mm)Quantité par EtuiPoids Brut de l'Etui (kg)Etuis par CartonPoids du Carton (kg)Type d'Emballage
41002G1HM21.60250 kg257,501257,50Fût Fibre
41002GJAM51.6015 kg15,70115,70Bobine métallique (K300MS)
41002H2HM22.00400 kg415,601415,60Fût Fibre
41002HXAM22.0025 kg25,90125,90Bobine métallique (K435)
41002I2HM22.40400 kg415,601415,60Fût Fibre
41002I3HM22.40600 kg616,501616,50Fût Fibre
41002I8HM22.401000 kg1030,0011030,00Cage
41002IXAM22.4025 kg25,90125,90Bobine métallique (K435)
41002KXAM23.0025 kg25,90125,90Bobine métallique (K435)
41002L2HM23.20400 kg415,601415,60Fût Fibre
41002L3HM23.20550 kg616,501616,50Fût Fibre
41002L8HM23.201000 kg1030,0011030,00Cage
41002L9GM23.201000 kg0,0010,00BOBINE
41002LXAM23.2025 kg25,90125,90Bobine métallique (K435)
41002M2HM24.00400 kg415,601415,60Fût Fibre
41002M3HM24.00600 kg616,501616,50Fût Fibre
41002M8HM24.001000 kg1030,0011030,00Cage
41002M9GM24.001000 kg0,0010,00BOBINE
41002MXAM24.0025 kg25,90125,90Bobine métallique (K435)

Information de Stockage et de Séchage

>
