TG 3

Classifications

AWS/ASME SFA - 5.18 ER70S-6
EN ISO 636 - A W 46 3 4Si1
TS EN ISO 636 - A W 46 3 4Si1
DIN M. No. 1.5130

Matériaux

EN DIN
S185 - P355T1 St 33.0 - St 52.0
S235J2 - S355J0 St 37.3 - St 52.3
S235TR2 - P2355T2 St 37.4 - St 52.4
P235G1TH - P255G1TH St 35.8 - St 45.8
E295 St 50.2
P235GH - P265GH H I - H II
P295GH, P355GH 17Mn4, 19Mn5
L210 - L360NB StE 210.7 - StE 360.7
E 200, GE 240, GE 260 GS 38, GS 45, GS 52
S255N - S420N StE 255 - StE 420
A, B, D, E

Caractéristiques et Domaines d'Application

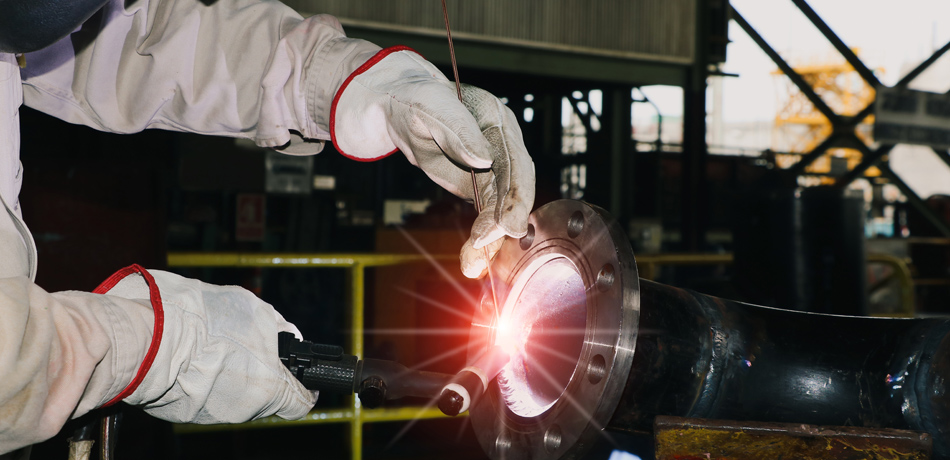

Baguette pour soudage TIG destinée aux aciers non alliés, aux aciers à grains fins et aux tuyaux. Offre des propriétés mécaniques élevées. Particulièrement utilisée dans les passes de racines et terminales dans les joints de tuyaux chimiques, pétrochimiques, d’eau et de gaz naturel en toute sécurité. Convient également au soudage de plaques métalliques minces, de réservoirs, de chaudières et aux soudures de réparation de ceux-ci. Un revêtement de cuivre mince et homogène augmente les propriétés de résistance à la rouille.
Tg 3 Sert Dolgu

Les Caractéristiques Chimiques du Fil à souder

Type d'AnalyseCSiMn
Fil de Soudage0.070.901.65

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestGaz de ProtectionLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après SoudageI149058028-30°C → 80

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur EN ISO 14175 - I1 (%100 Ar) est utilisé.

Information d'Application

Positions de Soudage :
Tg 3 Kaynak Pozisyonu Tg 3 Kaynak Pozisyonu Tg 3 Kaynak Pozisyonu Tg 3 Kaynak Pozisyonu Tg 3 Kaynak Pozisyonu Tg 3 Kaynak Pozisyonu

Polarité:

Tg 3 Kutuplama DC(-)

Gaz de Protection:

I1

Paramètre de Soudage et Efficacité :

Information d'Emballage

CodeDiamètre X Longeur (mm)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
21103GBKM21.60x10005.0421.4Etui Carton (Pipe)
21103HBKM22.00x10005.0421.4Etui Carton (Pipe)
21103IBKM22.40x10005.0421.4Etui Carton (Pipe)
21103LBKM23.20x10005.0421.4Etui Carton (Pipe)

Information de Stockage et de Séchage

>Aucune charge statique élevée ni aucun choc ne doivent être appliqués pendant le transport et le stockage.
