TI 316L

Datasheet

Classifications

AWS/ASME SFA - 5.9	ER316L
EN ISO 14343 - A	W 19 12 3 L
TS EN ISO 14343 - A	W 19 12 3 L
DIN M. No.	1.4430

Caractéristiques Et Domaines D'application

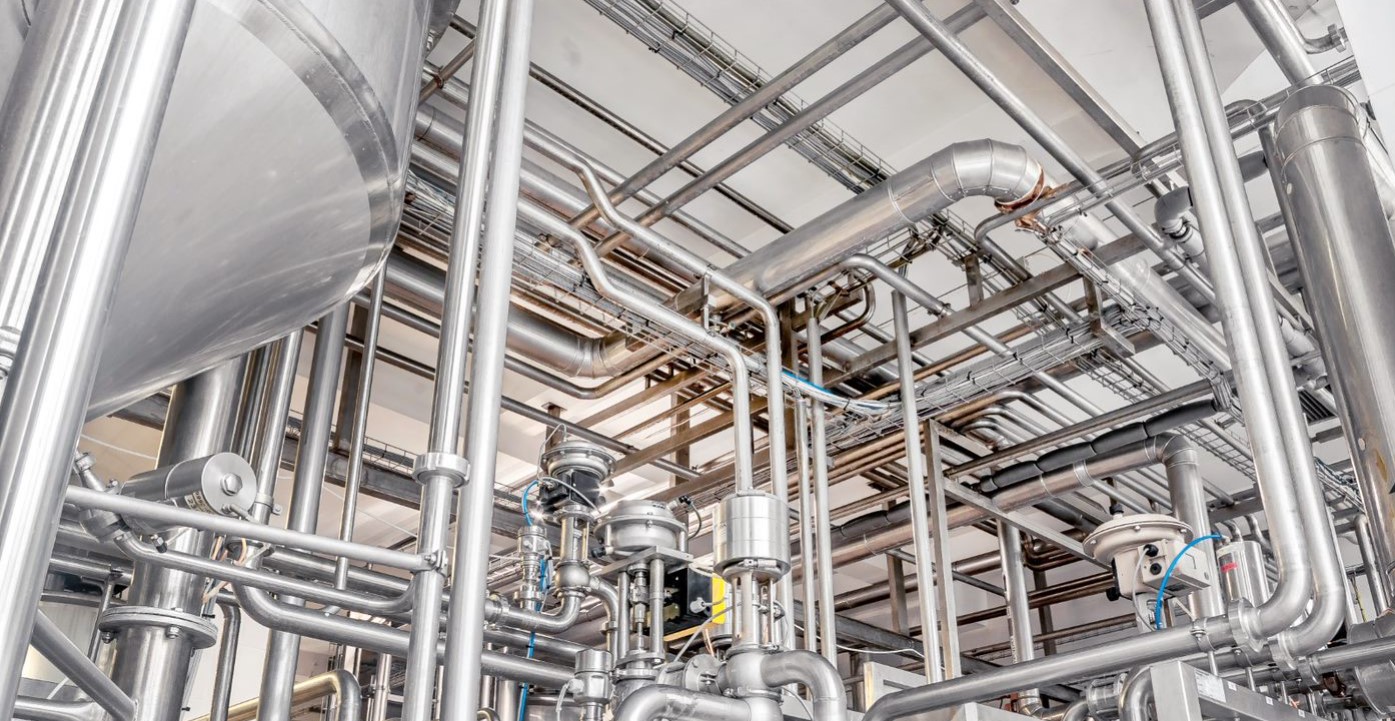

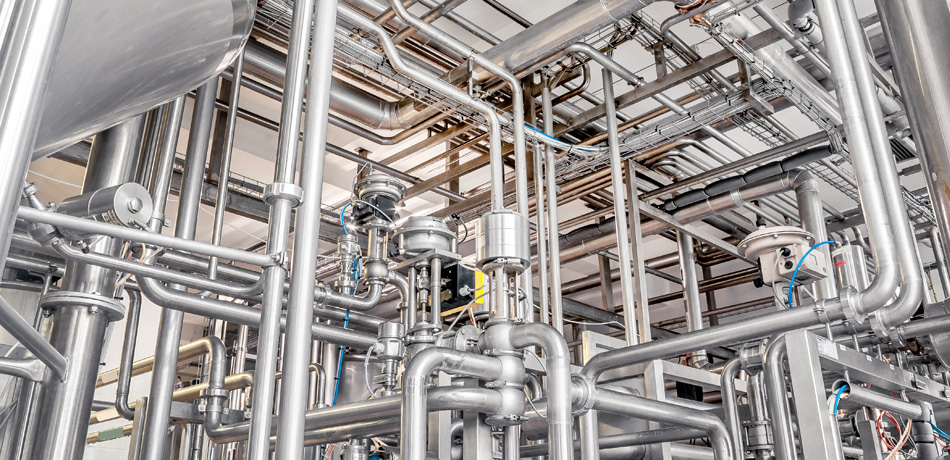

Baguette en acier inoxydable austénitique destinée au soudage TIG d’aciers inoxydables Cr-Ni-Mo non stabilisés ou stabilisés, résistant à la corrosion. Grâce à sa faible teneur en carbone (C), elle résiste à la corrosion intergranulaire jusqu’à 400°C. Particulièrement utilisée dans le soudage de réservoirs chimiques, de tuyaux et d’équipements utilisés dans les industries chimiques, pétrochimiques, de peinture, de papier et de construction navale, etc.

Homologations

DNV

Matériaux

En	Matériel	ASTM
X5CrNiMo17-12-2	1.4401	316
X2CrNiMo17-12-2	1.4404	316L
X2CrNiMoN17-11-2	1.4406	316LN
X2CrNiMo18-14-3	1.4435	316L

Les Caractéristiques Chimiques du Fil à souder

Type d'Analyse	C	Si	Mn	Cr	Ni	Mo
Fil de Soudage	0.02	0.35	1.75	18.50	11.50	2.75

Type d'Analyse

Fil de Soudage

0.02

0.35

1.75

18.50

11.50

2.75

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de Test	Gaz de Protection	Limite Elastique (N/mm²)	Résistance à la Traction (N/mm²)	Elongation A5 (%)	Propriétés d'Essai Charpy à Encoche en V (J)
Après Soudage	I1	510	630	35	-20°C → 120	-196°C → 90

Condition de Test

Gaz de Protection

Limite Elastique (N/mm²)

Résistance à la Traction (N/mm²)

Elongation A5 (%)

Propriétés d'Essai Charpy à Encoche en V (J)

Après Soudage

510

630

-20°C → 120

-196°C → 90

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur EN ISO 14175 - I1 (%100 Ar) est utilisé.

Information d'Application

Positions de Soudage :

Polarité:

Gaz de Protection:

Paramètre de Soudage et Efficacité :

Diamètre x Longeur (mm)
1.20x1000
1.60x1000
2.00x1000
2.40x1000
3.20x1000

Diamètre x Longeur (mm)

1.20x1000

1.60x1000

2.00x1000

2.40x1000

3.20x1000

Information d'Emballage

Code	Diamètre x Longeur (mm)	Quantité par Etui	Poids Brut de l'Etui (kg)	Etuis par Carton	Poids du Carton (kg)	Type d'Emballage
23106EBKM2	1.20x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
23106GBKM2	1.60x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
23106HBKM2	2.00x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
23106IBKM2	2.40x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
23106LBKM2	3.20x1000	5 kg	5,30	4	21,40	Etui Carton (Pipe)
