TG 211A

Classifications

AWS/ASME SFA - 5.28 ER80S-B2
EN ISO 21952 - B W 55 1CM
TS EN ISO 21952 - B W 55 1CM

Matériaux

EN DIN
13CrMo4-5 13 CrMo 4 4

Caractéristiques et Domaines d'Application

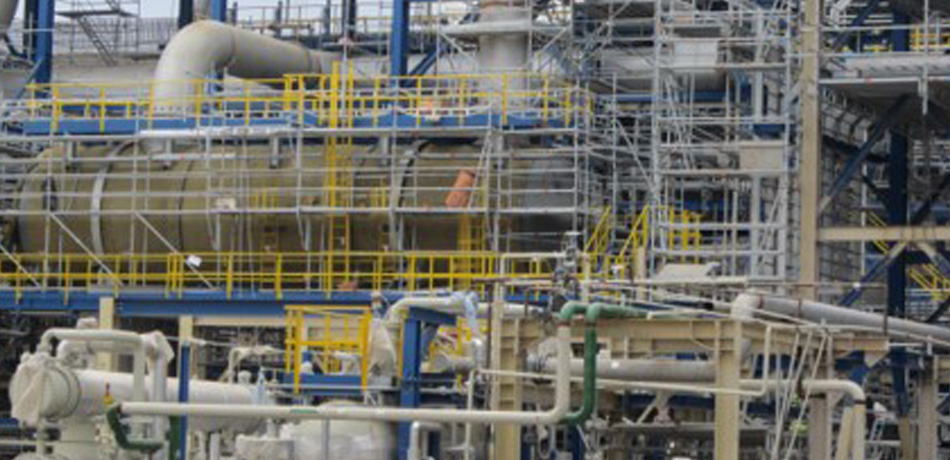

Baguette faiblement alliée pour soudage TIG destinée aux aciers résistant au fluage allié Cr-Mo soumis à des températures d’utilisation allant jusqu’à 570°C. Contient une quantité élevée d’éléments désoxydants (Mn et Si) pour contrôler la porosité pendant le soudage. Particulièrement utilisé pour les passes de racines et de bouchons des joints de générateurs de vapeur, des chaudières, des réservoirs sous pression et des tuyaux, où une qualité rayons X est requise. Également adaptée au soudage de pièces en acier carboné traitées thermiquement après le soudage. Respectez les instructions de traitement thermique pré-soudage et post-soudage du métal de base.
Tg 211A Sert Dolgu

Les Caractéristiques Chimiques du Fil à souder

Type d'AnalyseCSiMnCrMo
Fil de Soudage0.100.600.501.400.50

Propriétés de Traction Typiques Résiliences Charpy-V(%)

Condition de TestGaz de ProtectionLimite Elastique (N/mm²)Résistance à la Traction (N/mm²)Elongation A5 (%)Propriétés d'Essai Charpy à Encoche en V (J)
Après SoudageI15506202120°C → 80
Après traitement thermique (620°C 1 heures)I15406002220°C → 100

* La composition chimique et les propriétés mécaniques sont valables lorsque le gaz protecteur EN ISO 14175 - I1 (%100 Ar) est utilisé.

Information d'Application

Positions de Soudage :
Tg 211A Kaynak Pozisyonu Tg 211A Kaynak Pozisyonu Tg 211A Kaynak Pozisyonu Tg 211A Kaynak Pozisyonu Tg 211A Kaynak Pozisyonu Tg 211A Kaynak Pozisyonu

Polarité:

Tg 211A Kutuplama DC(-)

Gaz de Protection:

I1

Paramètre de Soudage et Efficacité :

Information d'Emballage

CodeDiamètre X Longeur (mm)Le Poids De L'étui (kg)Etuis Par CartonLe Poids Du CartonType D'emballage
22103GBKM21.60x10005.0421.4Etui Carton (Pipe)
22103HBKM22.00x10005.0421.4Etui Carton (Pipe)
22103IBKM22.40x10005.0421.4Etui Carton (Pipe)

Information de Stockage et de Séchage

>Aucune charge statique élevée ni aucun choc ne doivent être appliqués pendant le transport et le stockage.
